Farbabmusterung mit Normlicht

 Farbabstimmeinheit Serie H

Anzeige der LED-Farbprüfleuchte mit aktueller Lichtart und zuschaltbarem UV-Spedktrum


Farbabmusterungsschrank mit Normlicht-Tageslicht

Abstimmeinheit Variante H-X (abweichend ist die Leuchte im Standard schräg angebracht)



Abstimmeinheit Variante HC-X, hier abgebildet mit Zusatzausstattung Seitenverkleidungen


Farbabmusterungsschrank mit Normlicht-Tageslicht

2 Abstimmeinheiten Variante HM-X nebeneinander, hier abgebildet mit waagerecht gestellten Tischplatten und Zusatzausstattung Seitenverkleidungen


Farbabmusterungsschrank mit Normlicht-Tageslicht

Abstimmeinheit Variante HO-X



Farbabstimmeinheit Serie H

  • komplett mit LED-Farbprüfleuchte, Rückwand und Schrankunterbau
  • in verschiedenen Varianten mit/ohne Schubladen und Fächern
  • kundenspezifische Lösungen

Artikelbeschreibung und weitere Details ...

Weitere Details bitte hier ausklappen ...

Fabrikat Deitenbach®, Farbabstimmeinheit / Prüfstation für die Qualitätskontrolle und Farbabstimmung, bestehend aus:

LED-Farbprüfleuchte als Auflichtbeleuchtung mit symmetrischer Ausleuchtung, aus pulverbeschichtetem Aluminiumprofil, vollflächige Streuscheibe, eingebauter Betriebsstundenzähler, LED-Lichttechnik mit Tageslicht, konstantes, flimmerfreies Licht, EIN/AUS-Schalter und Display am Rahmen, Zuleitung mit Schukostecker, 230V / 50Hz, Montageplatte mit Befestigungsschuhen für Stahlrohrgalgen, zur Montage schräg über der Tischplatte

Leuchtenbefestigung/Galgen aus Profilstahlrohr 60x40, beide Stahlrohrgalgen werden in die angeschweißten Haltelaschen an der Schrankrückseite eingeschoben, mit einhängbarer Zwischenrückwand und Klemmschiene, für standardmäßige Montage der Auflichtleuchte in leicht schräger Position

Abstimmtisch mit verstellbarer Tischplatte und Anschlagkante vorne aus Aluminium, manuell in kleinen Rasten neigbar, stabiler Schrank-/Tischunterbau mit Rahmen aus Vierkant-Profilstahlrohr 60x40 und 40x40, komplett verschweißt für höchste Stabilität und pulverbeschichtet, Bodenausgleichselemente in allen Tischbeinen, ohne bzw. zusätzlich mit Schubladen auf leichtlaufenden Rollschubführungen aus Stahl, Blenden mit Stahl-Bügelgriffen, und/oder Schrankeinbau mit Flügeltüren und Zylinder-Drehstangenschloss, Zwischenböden über Lochraster höhenverstellbar, Tischfarbe Standard lichtgrau RAL 7035 (oder nach Wunsch)

Weitere Zusatzausstattungen, wie z.B. Seitenwände gegen Fremdlicht, Lenkrollen, Helligkeitsregelung (Dimmer) oder andere Tischhöhen / Maße sind problemlos möglich. Bitte fragen Sie uns ...



Details wieder einklappen …
Art.-Nr. Einheit Schrankvariante Tischfläche (BxT) Außenmaße ca. (BxTxH) Schubladen ca.
911/1H-X 8 Schubladen 1000 x 0700 mm 1250 x 0760 x 1000/2400 mm 0800 x 0580 mm
912/1H-X 8 Schubladen 1300 x 0900 mm 1300 x 0960 x 1000/2400 mm 1100 x 0780 mm
913/1H-X 8 Schubladen 1350 x 1000 mm 1350 x 1060 x 1000/2400 mm 1150 x 0870 mm
913/2H-X 8 Schubladen 1600 x 1300 mm 1600 x 1360 x 1000/2400 mm 1400 x 1100 mm
Art.-Nr. Einheit Schrankvariante Tischfläche (BxT) Außenmaße ca. (BxTxH) Schubladen ca.
911/1HC-X 2 Schubladen
Schrank/Türen		 1000 x 0700 mm 1250 x 0760 x 1000/2400 mm 0800 x 0580 mm
912/1HC-X 2 Schubladen
Schrank/Türen		 1300 x 0900 mm 1300 x 0960 x 1000/2400 mm 1100 x 0780 mm
913/1HC-X 2 Schubladen
Schrank/Türen		 1350 x 1000 mm 1350 x 1060 x 1000/2400 mm 1150 x 0870 mm
913/2HC-X 2 Schubladen
Schrank/Türen		 1600 x 1300 mm 1600 x 1360 x 1000/2400 mm 1400 x 1100 mm
Art.-Nr. Einheit Schrankvariante Tischfläche (BxT) Außenmaße ca. (BxTxH) Schubladen ca.
911/1HM-X 2 Schubladen 1000 x 0700 mm 1250 x 0760 x 1000/2400 mm 0800 x 0580 mm
912/1HM-X 2 Schubladen 1300 x 0900 mm 1300 x 0960 x 1000/2400 mm 1100 x 0780 mm
913/1HM-X 2 Schubladen 1350 x 1000 mm 1350 x 1060 x 1000/2400 mm 1150 x 0870 mm
913/2HM-X 2 Schubladen 1600 x 1300 mm 1600 x 1360 x 1000/2400 mm 1400 x 1100 mm
Art.-Nr. Einheit Schrankvariante Tischfläche (BxT) Außenmaße ca. (BxTxH) Schubladen ca.
911/1HO-X Stahlrohr offen 1000 x 0700 mm 1250 x 0760 x 1000/2400 mm
- ohne -
912/1HO-X Stahlrohr offen 1300 x 0900 mm 1300 x 0960 x 1000/2400 mm
- ohne -
913/1HO-X Stahlrohr offen 1350 x 1000 mm 1350 x 1060 x 1000/2400 mm
- ohne -
913/2HO-X Stahlrohr offen 1600 x 1300 mm 1600 x 1360 x 1000/2400 mm
- ohne -

 Farbabstimmeinheit Serie H-XL

Farbabmusterungsschrank mit Normlicht-Tageslicht

Abstimmeinheit 913/4HR-XL mit 5 Schubladen und Lenkrollen


Farbabmusterungsschrank mit Normlicht-Tageslicht

Abstimmeinheit 913/4HR-XL mit 5 Schubladen und Lenkrollen



Anzeige der LED-Farbprüfleuchte mit aktueller Lichtart und zuschaltbarem UV-Spedktrum


Farbabmusterungsschrank mit Normlicht-Tageslicht

Abstimmeinheit 913/3H-XL mit 6 Schubladen


Farbabmusterungsschrank mit Normlicht-Tageslicht

4 XL-Abstimmeinheiten stehen versandbereit



Farbabstimmeinheit Serie H-XL

  • komplett mit LED-Farbprüfleuchte, Rückwand und Schrankunterbau
  • fertigen wir für Sie in verschiedenen Abmessungen
  • lieferbar auf Wunsch mit 6 stabilen Lenkrollen

Artikelbeschreibung und weitere Details ...

Weitere Details bitte hier ausklappen ...

Fabrikat Deitenbach®, Abstimmeinheit / Prüfstation für die Qualitätskontrolle und Farbabstimmung, bestehend aus:

LED-Farbprüfleuchte als Auflichtbeleuchtung mit symmetrischer Ausleuchtung, aus eloxiertem Aluminiumprofil, vollflächige Streuscheibe, eingebauter Betriebsstundenzähler, LED-Lichttechnik mit Tageslicht, konstantes, flimmerfreies Licht, EIN/AUS-Schalter und Display am Rahmen, Zuleitung mit Schukostecker, 230V / 50Hz, Montageplatte mit Befestigungsschuhen für Stahlrohrgalgen, zur Montage schräg über der Tischplatte

Leuchtenbefestigung/Galgen aus Profilstahlrohr 60x40, die 3 Stahlrohrgalgen werden in die angeschweißten Haltelaschen an der Schrankrückseite eingeschoben, mit einhängbarer Doppel-Zwischenrückwand und Klemmschienen, für standardmäßige Montage der Auflichtleuchte in leicht schräger Position

Abstimmtisch mit geneigter Tischplatte in Pultform, nicht verstellbar sondern mit fester Schräge 20° (oder auf Wunsch) und Anschlagkante vorne aus Aluminium, stabiler Schrank-/Tischunterbau mit Rahmen aus Vierkant-Profilstahlrohr 60x40 und 40x40, komplett verschweißt für höchste Stabilität und pulverbeschichtet, Bodenausgleichselemente in allen Tischbeinen, rechts mit 6 bzw. 5 Schubladen auf hochpräzisen Kugelkäfigführungen aus Stahl, Schubladenrahmen aus 15mm-Holz/Multiplex, geschliffen und klarlackiert, Blenden mit Stahl-Bügelgriffen, links daneben Schrankeinbau für Utensilien, mit 2 Flügeltüren und Zylinder-Drehstangenschloss, Zwischenböden über Lochraster höhenverstellbar, Tischfarbe Standard lichtgrau RAL 7035 (oder nach Wunsch)

Lenkrollen: Optional kann die Abstimmeinheit mit 6 stabilen, feststellbaren Lenkrollen Ø 160 mm ausgestattet werden. In diesem Fall sind nur 5 Schubladen im Unterbau vorgesehen.

Weitere Zusatzausstattungen, wie z.B. Seitenwände gegen Fremdlicht, Helligkeitsregelung (Dimmer) oder andere Tischhöhen / Maße sind problemlos möglich. Bitte fragen Sie uns ...



Details wieder einklappen …
Art.-Nr. Einheit Schrankvariante Tischfläche (BxT) Außenmaße ca. (BxTxH) Schubladen ca.
913/3H-XL 6 Schubladen 2500 x 1300 mm 2500 x 1360 x 1000/2450 mm 1400 x 1000 mm
913/4H-XL 6 Schubladen 2500 x 1500 mm 2500 x 1560 x 1000/2450 mm 1400 x 1000 mm
913/5H-XL 6 Schubladen 2800 x 1300 mm 2800 x 1360 x 1000/2450 mm 1400 x 1000 mm
913/6H-XL 6 Schubladen 2800 x 1500 mm 2800 x 1560 x 1000/2450 mm 1400 x 1000 mm
Art.-Nr. Einheit Schrankvariante Tischfläche (BxT) Außenmaße ca. (BxTxH) Schubladen ca.
913/3HR-XL 5 Schubladen
6 Lenkrollen		 2500 x 1300 mm 2500 x 1360 x 1000/2450 mm 1400 x 1000 mm
913/4HR-XL 5 Schubladen
6 Lenkrollen		 2500 x 1500 mm 2500 x 1560 x 1000/2450 mm 1400 x 1000 mm
913/5HR-XL 5 Schubladen
6 Lenkrollen		 2800 x 1300 mm 2800 x 1360 x 1000/2450 mm 1400 x 1000 mm
913/6HR-XL 5 Schubladen
6 Lenkrollen		 2800 x 1500 mm 2800 x 1560 x 1000/2450 mm 1400 x 1000 mm

 Farbabstimmeinheiten als Sonderversion

  Ausführungen nach Kundenwunsch

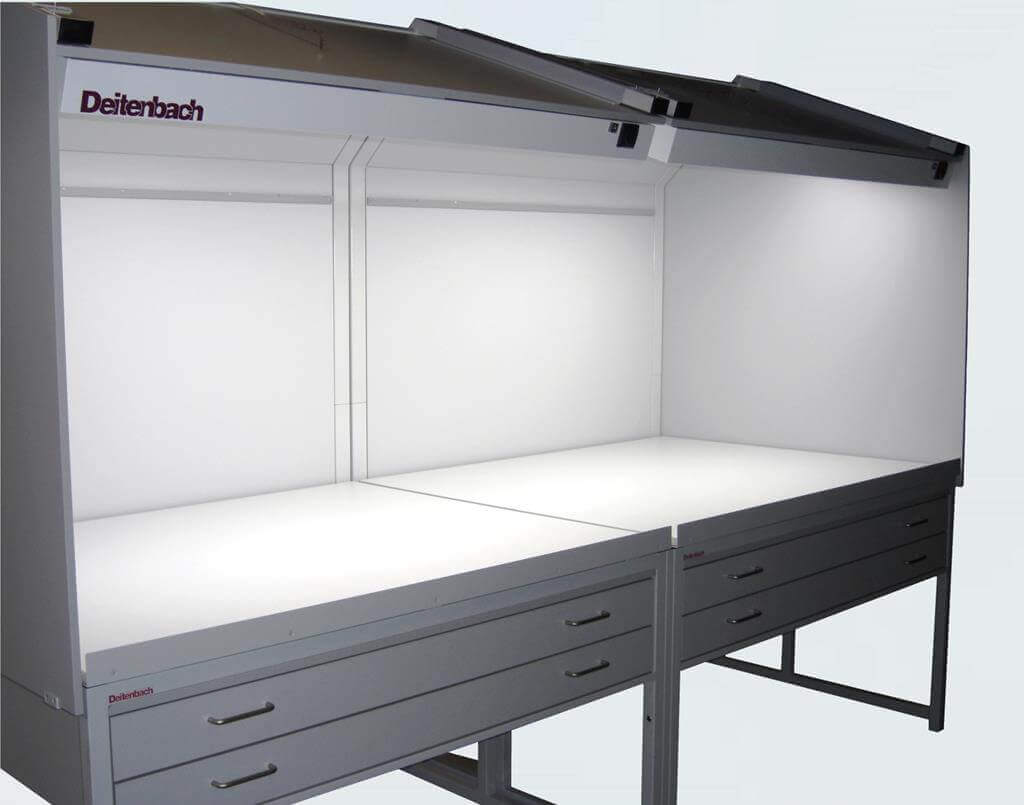

Farbabmusterungsschrank mit Normlicht-Tageslicht

(Beispiel HSO-1) Doppelschrank jeweils mit 1 Schublade und darunterliegendem Schrankeinbau


Farbabmusterungsschrank mit Normlicht-Tageslicht

(Beispiel HSO-2) Abstimmschrank mit Schubladen, Schrank- und Fachteil


Farbabmusterungsschrank mit Normlicht-Tageslicht

(Beispiel HSO-3) Abstimmschrank mit 1 Schublade, sowie jeweils einem Schrank- und offenem Fachteil


Farbabmusterungsschrank mit Normlicht und UV für den Wertpapierdruck

(Beispiel HSO-4) Abstimmkabine mit UV-Auflichtleuchte und Vorhang (für den Wertpapierdruck)


Farbabmusterungsschrank mit Normlicht und UV für den Wertpapierdruck

(Beispiel HSO-5) Abstimmkabine mit Tageslicht-Auflicht, schwenkbarer UV-Handleuchte, sowie Verdunkelungsvorhang und schwarzer Innenauskleidung (für den Wertpapierdruck)


Lichttisch mit Durchleuchtung und Farbprüfleuchte

(Beispiel HSO-6) Kontrollkabine mit verschiedenen Durchlicht- und Auflichtquellen zur Prüfung von diversen veredelten und bedruckten Folienarten

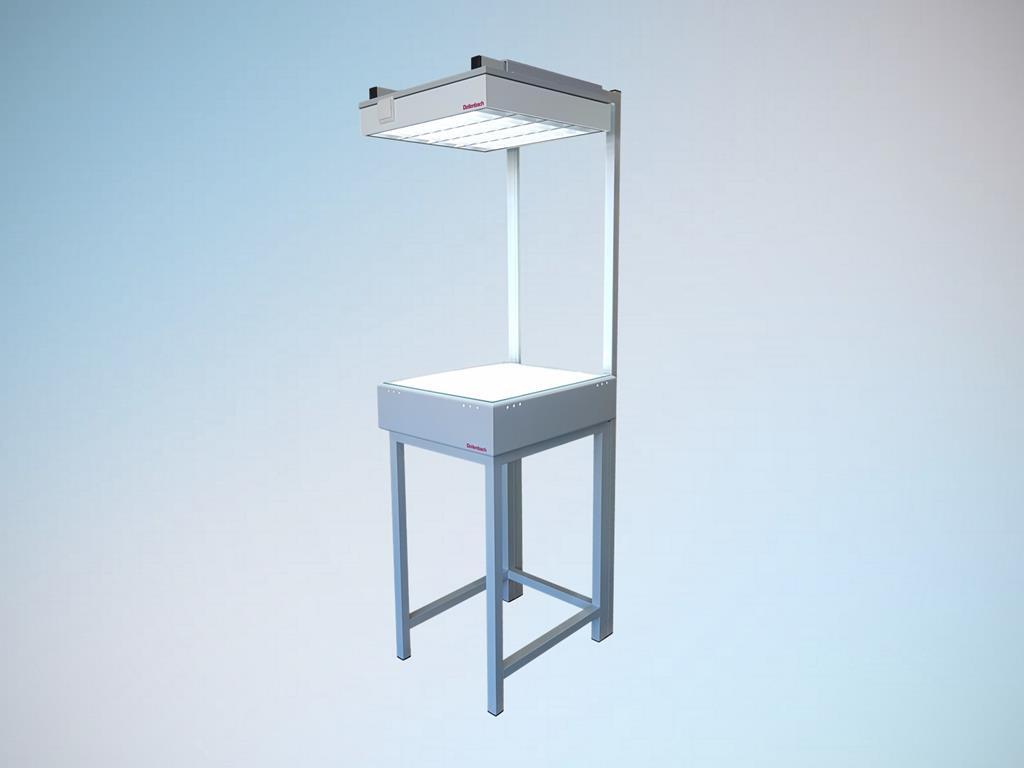

Lichttisch mit Durchleuchtung und Farbprüfleuchte

(Beispiel HSO-7) Kontrollplatz mit Auflichtquelle und dimmbarer Durchlichtfläche, hier zum Beispiel als Prüfstation in der Fertigungskontrolle eines Kunststoffwerks


Lichttisch mit Durchleuchtung und Farbprüfleuchte

(Beispiel HSO-7) Kontrollplatz mit Auflichtquelle und dimmbarer Durchlichtfläche, hier zum Beispiel als Prüfstation in der Fertigungskontrolle eines Kunststoffwerks


Farbabmusterungsschrank mit Normlicht-Tageslicht

(Beispiel HSO-8) Unterbau mit 2 Schrankeinbauten, höhenverstellbaren Einlegeböden und jeweils einem Flügeltüren-Paar


Lichtschublade mit Durchleuchtung

Abstimmtisch mit aufziehbarer Lichtschublade als Sonderausstattung


  • Beispiele von Sonderausführungen
  • Unsere Abstimmplätze fertigen wir für Sie selbstverständlich auch als individuelle Sonderversionen.



Wir hören Ihnen gerne zu:

Gemeinsam mit Ihnen möchten wir eine für Ihren Anwendungsfall genau passende Lösung finden ...

 Druckschrank / Maschinenschrank Serie K

Maschinenschrank als Prüfstation neben der Druckmaschine

Druckschrank Serie K


Maschinenschrank als Prüfstation neben der Druckmaschine

Druckschrank Serie K - Detailansicht


Maschinenschrank als Prüfstation neben der Druckmaschine

Druckschrank Serie K - Detailansicht


Maschinenschrank als Prüfstation neben der Druckmaschine

Druckschrank Serie K



Anzeige der LED-Farbprüfleuchte mit aktueller Lichtart und zuschaltbarem UV-Spedktrum



Druckschrank Serie K

  • als Maschinenschrank neben der Druckmaschine
  • fertigen wir für Sie in 3 verschiedenen Abmessungen
  • optional auch mit LED-Farbprüfleuchte kombinierbar

Artikelbeschreibung und weitere Details ...

Weitere Details bitte hier ausklappen ...

Fabrikat Deitenbach®, als Maschinenschrank neben der Druckmaschine oder Farbabstimmplatz nutzbar

Druckschrank mit verstellbarer Tischplatte und Anschlagkante vorne aus Aluminium, manuell in kleinen Rasten neigbar, stabiler Schrank-/Tischunterbau mit Rahmen aus Vierkant-Profilstahlrohr 60x40 und 40x40, komplett verschweißt für höchste Stabilität und pulverbeschichtet, Bodenausgleichselemente in allen Tischbeinen, oben ein offenes Ablagefach und 5 Schubladen im Unterbau, auf leichtlaufenden Rollschubführungen aus Stahl, Blenden mit Stahl-Bügelgriffen, Schrankhöhe 1000 mm, Tischfarbe Standard lichtgrau RAL 7035 (oder nach Wunsch)

1 Schublade oben, innen 160 mm hoch
3 Schubladen in der Mitte, innen je 50 mm hoch
1 Schublade unten, innen 280 mm hoch

Zusatzausstattung :

911/KM1: verstellbare Walzenhalterungen in oberster Schublade
911/KM2: Kunststoffeinsatz (40 Kleinteilfächer) für eine flache Schublade
911/KM3: Set für eine flache Schublade zur indiv. Facheinteilung
911/KM4: fester Trennsteg für unterste Schublade 150 mm hoch
911/KM5: Zylinderschloss für eine einzelne Schublade



Auch der Druckschrank K kann optional als komplette Farbabstimmeinheit mit Farbprüfleuchte oben, Stahlrohrrahmen und Zwischenrückwand ausgestattet werden (siehe Serie H)



Details wieder einklappen …
Art.-Nr. Tischfläche ca. (BxT) Außenmaße ca. (BxTxH) Schubladen ca.
911/1K 1000 x 700 mm 1000 x 700 x 1000 mm 0800 x 600 mm
911/2K 1200 x 700 mm 1200 x 700 x 1000 mm 1000 x 600 mm
912/1K 1300 x 900 mm 1300 x 900 x 1000 mm 1100 x 800 mm
